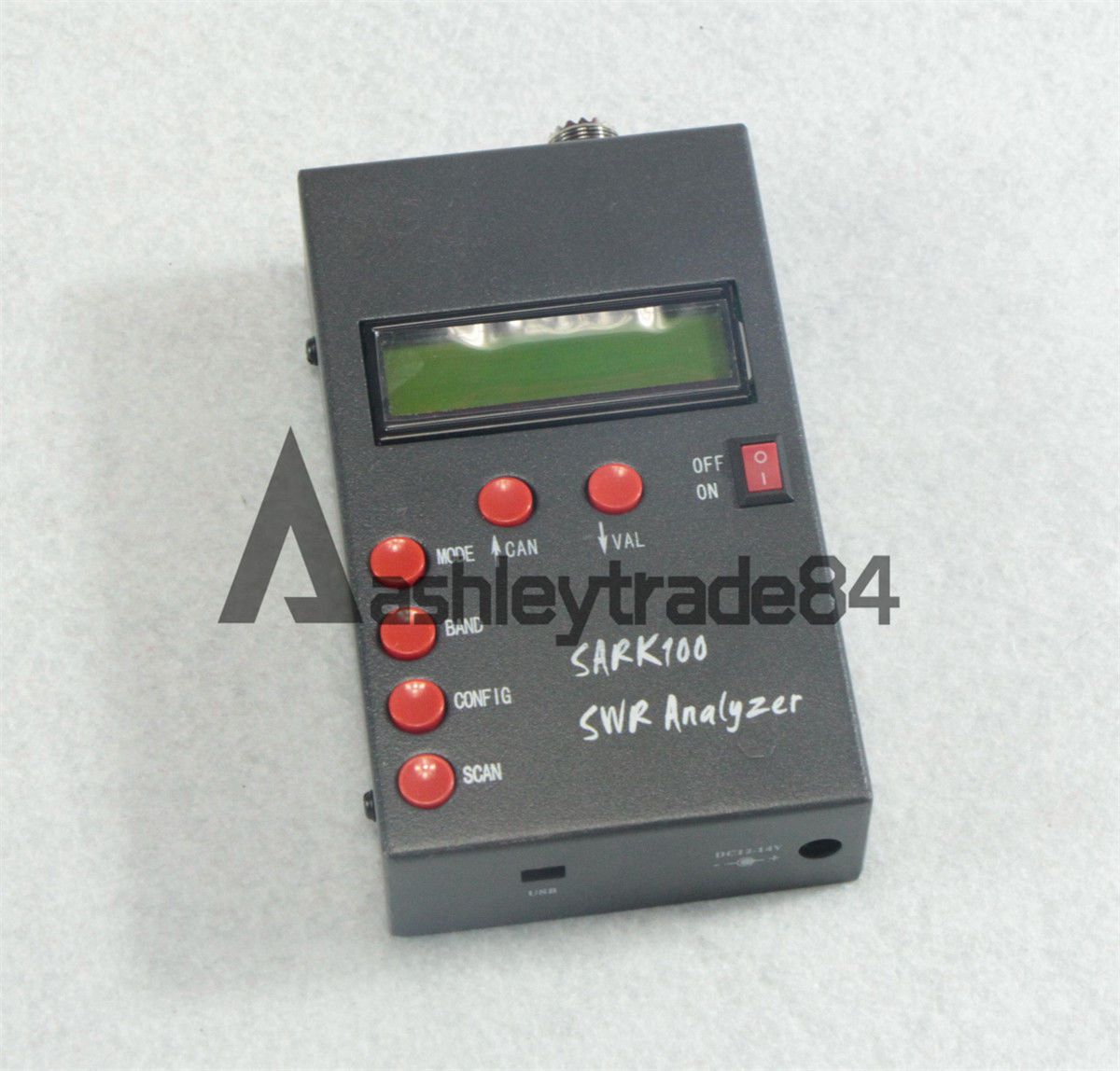

SARK100 HF 1-60Mhz Analizador de Antenas 6m a 160M 50 ohms

SARK100 ANT SWR Medidor de Antena para FPV Ham Radio Hobbists 1-60M

Este Produto é Importado, Sujeito a Tarifas de Importação Conforme a Política da Receita Federal.
- Este é um analisador SWR para hobbists de presunto.
- O manual do usuário deve ser enviado por e-mail mediante solicitação.
- Geração e Controle de Freqüência: 1 - 60 Mhz
- Impedância da fonte: 50 Ohms
- Estabilidade: +/- 100 ppm
- Pureza Espectral: Harmônicos abaixo> - TBD dB além de 60 MHz
- Tamanho do passo: incrementos configuráveis ​​pelo usuário de 100 Hz, 1 kHz, 10 kHz e 100 kHz
- Intervalo de medição utilizável: SWR: 1,0 a 9,99
- Impedância: aprox. 5 a 2000 ohms
- Saída de RF: Ajustável: 2.0 Volts pp (typ)
- Fonte de alimentação: Powerd por externo: 12 a 15 volts DC, 500mA
- Controles: Botões (5): "Mode", "Band", "Config", "Scan", "Up", "Down"
- Interruptor: "Ligar"
- USB: receptáculo Mini-B
- Potência externa: 2.1mm Power Jack (pino central positivo)
Aplicações:
- Medir os parâmetros elétricos da antena: SWR, impedância (resistência +
Reatância), capacitância, indutância
- Medir a impedância do ponto de alimentação
- Medir a perda do solo
- Ajuste os sintonizadores de antena e determine a perda
- Medir indutores e capacitores
- Medir a linha de transmissão coaxial (SWR, comprimento, fator de velocidade, aproximação Q
E perda, frequência de ressonância e impedância)
- Medir e determinar as configurações ideais para os stubs de ajuste: SWR, aproximado
- Q, freqüência de ressonância, largura de banda, impedância
- Determinar a impedância característica da linha de transmissão
- Determinar o comprimento e as linhas de fase das ondas
- Perda de Cabo Coaxial
- Determinar a perda do sintonizador da antena
- Medir a perda do balun
- Medir o indutor Q
- Estimativa dos parâmetros do cristal de quartzo
- Medir ressonância do circuito magnético e SWR
- Definições do botão de operação:
- Modo: seleciona o modo de operação: impedância (padrão), impedância complexa, capacitância e indução
- BAND: selecione a banda de qualquer uma das faixas disponíveis: 160M a 6M
- CONFIG: Fornece menu para configurações e funções estendidas: PC Link, configuração de tamanho de passo, configuração de tempo limite de espera, calibração e atualização de software
- SCAN: pressionar este controle inicia uma varredura das freqüências da BAND selecionada. Scan sai para o modo de impedância mostrando a largura de banda 2: 1 eo ponto de ressonância da antena
- CAN (para cima): aumentar a frequência e utilizar para cancelar a operação para o menu CONFIG
- VAL (para baixo): diminui a frequência e serve para validar a operação para o menu CONFIG

Pacote incluindo:
- 1PCS SWR Analisador e montado pronto para uso * ANTENNA HAM RADIO HOBBISTTransmitter

Banda larga
Banda estreita
Potência de saída
25W / 20W (VHF / UHF)
Modo de modulação
16KΦ F3E
11KΦ F3E
Potência do canal
> = 70dB
> = 60B
A relação sinal-ruído
> = 40dB
> = 36dB
Harmônicos parasitas
> = 60dB
> = 60dB
Resposta de áudio
+ 1 ~ -3dB (0,3 ~ 3KHz)
+ 1 ~ -3dB (0,3 ~ 2,55KHz)
Distorção de áudio
= <5%
O pacote inclui como abaixo
1 x QYT KT-8900D Transceiver móvel preto (com caixa de varejo).
1 x Manual do usuário em inglês.
1 x cabo de alimentação do carro.
1 x Suporte de Montagem.
1 x Microfone.
1 x Parafuso.
1 x fusível.
