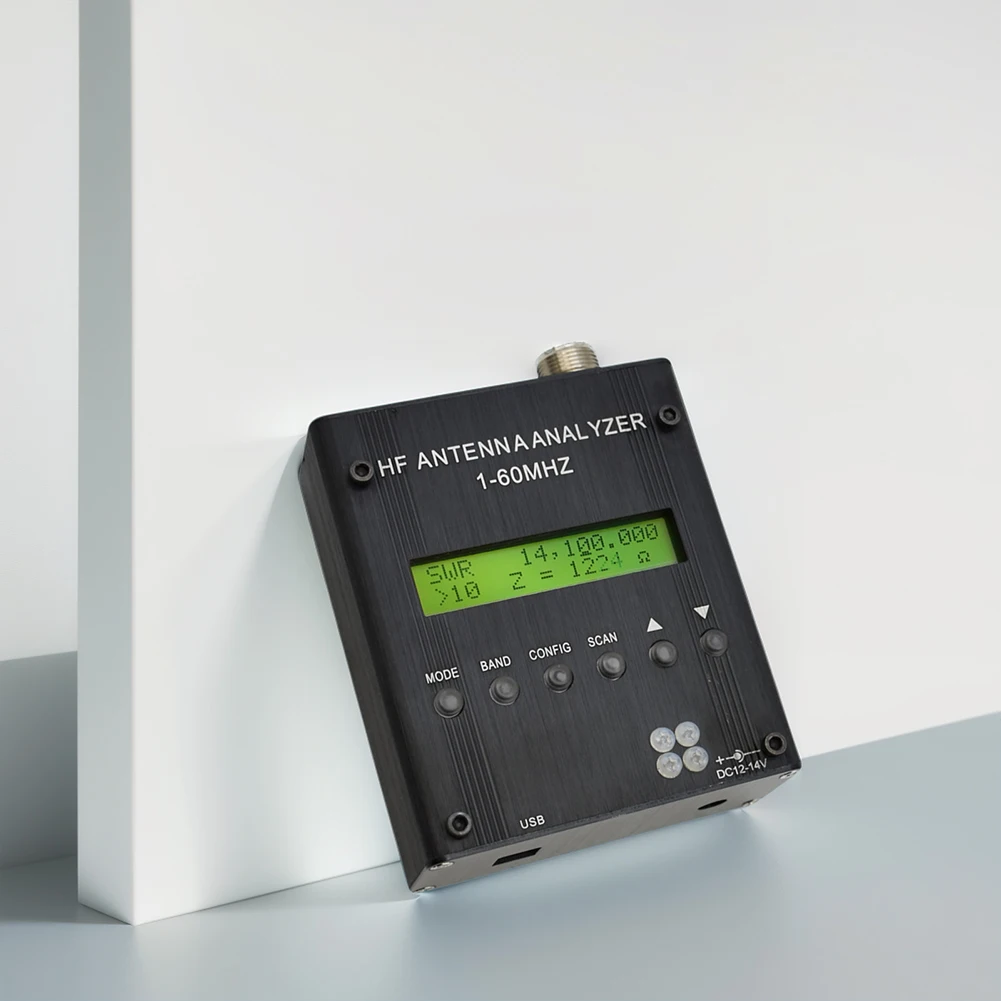

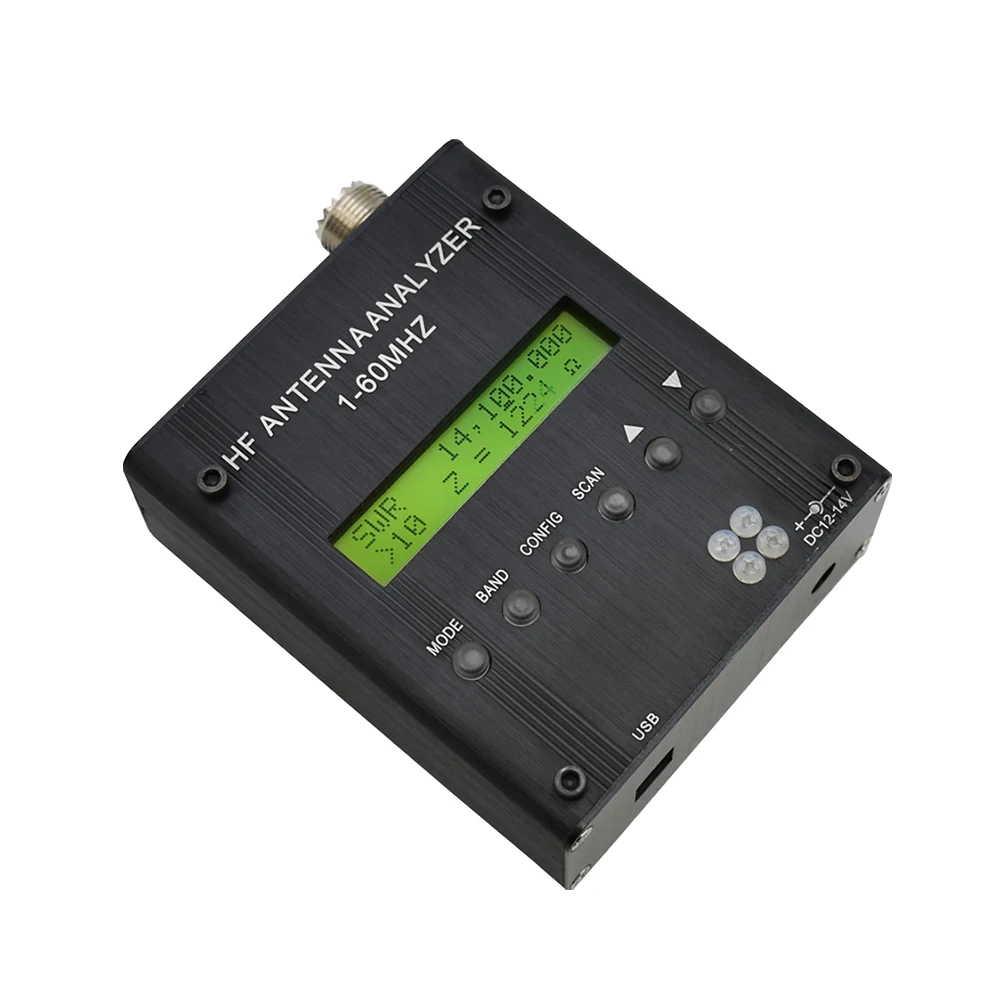

Analisador Digital de Antenas HF 1-60Mhz

COMPRA INTERNACIONAL - Material Importado

Analisador digital de antena de ondas curtas MR300 Compatível com Bluetooth 1-60Mhz Medidor ajustável Testador Saída 2.0V PP Impedância típica Analisador de antena SWR para rádio amador
Característica:
1.Construção durável:Feito de materiais metálicos de alta qualidade, este analisador de antena foi construído para durar, proporcionando desempenho confiável para todas as suas necessidades de teste.
2.Teste abrangente de antena:O analisador digital de antena de ondas curtas permite testar vários parâmetros da antena, incluindo SWR, impedância e capacitância, garantindo desempenho ideal da antena.
3.Medição da linha de transmissão coaxial:Com o testador de medidor ajustável, você pode medir SWR, comprimento, fator de velocidade, valor Q aproximado e perda, frequência ressonante e impedância de linhas de transmissão coaxial.
4.Configurações de ajuste ideais:O analisador de antena hf ajuda a medir e determinar as melhores configurações para suas seções de ajuste, incluindo SWR, valor Q aproximado, frequência ressonante, largura de banda e impedância.
5.Conectividade do PC para análise de dados:O analisador de antena swr de impedância suporta medição de análise de forma de onda de dados por meio de conexão de PC por meio de um cabo USB (não incluído), fornecendo informações detalhadas sobre o desempenho da sua antena.



Especificação:
Origem: China continental
Suprimentos DIY: ELÉTRICO
Material: ABS
Cor: Preto
Frequência de teste: 1-60M
Tamanho: 90mm * 82mm * 30mm
Conector: cabeça M
Requisitos de fonte de alimentação:
Positivo por dentro e negativo por fora
12V-Pode levar talentos para funcionar, mas não pode carregar baterias.
3,8 V ~ 18 V - Pode fazer talentos funcionarem normalmente e também pode carregar baterias normalmente.
Geração e controle de frequência:
1 - 60 MHz
Impedância da fonte: 50 ohms
Estabilidade: +/- 100 ppm
Pureza espectral: Queda harmônica maior que - TBD dB acima de 60 MHz
Tamanho do passo: Incrementos configuráveis pelo usuário de 100 Hz, 1 kHz, 10 kHz e 100 kHz
Faixa de medição disponível:
SWR: 1,0 a 9,99
Impedância: Aprox.5 a 2.000 Ohms
Saída RF: Ajustável: 2,0 V pp (típico)
2.Controles:
Botões (5): "Modo", "Banda", "Config", "Scan", "Aumentar", "Aumentar"
Interruptor: "Ligar"
Conectores:
Saída RF: BNC
USB: tomada Mini-B
Alimentação externa: conector de alimentação de 2,1 mm (padrão central positivo)
3.Funções do instrumento:
Medir a impedância do ponto de alimentação
Meça a perda de aterramento: ajuste o sintonizador da antena e determine a perda
Meça indutores e capacitores
Determine a impedância característica das linhas de transmissão
Determine o comprimento das linhas de fase de 1/4 e 1/2 ondas
Perda de cabo coaxial
Determine a perda do sintonizador de antena
Meça a perda de contraparo
Medir o indutor Q
Parâmetros estimados do cristal de quartzo
O pacote inclui:
1pc * mn300 digital medidor analisador de antena de ondas curtas
(devido ao controle do espaço aéreo (sem bateria)
Tamanho do produto: 90,00x82,00x30,00mm
Tamanho do produto: 3,54x3,23x1,18 polegadas

Nota:
Devido aos diferentes monitores e efeitos de luz, a cor real do item pode ser ligeiramente diferente da cor mostrada nas fotos.Obrigado!
Por favor, permita um desvio de medição de 1-2cm devido à medição manual.
