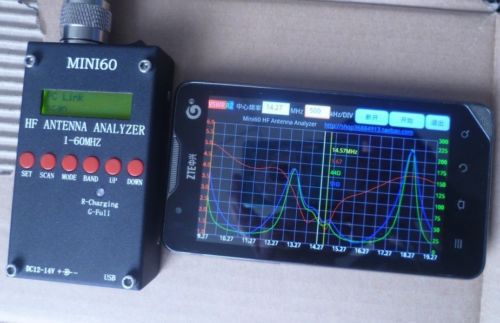

MINI 60 Analizador de Antenas HF 1-60Mhz c/ Bluetooth, Gerador de Spectrun para Android Muito Completo. Poucas Unidades. Compre já !

MÉTODO DE CONECÇÃO BLUETOOTH
1, o software de instalação Andrews
2, pressione o botão SET para abrir o link de talento do PC
3 Pressione o botão PARA BAIXO para confirmar o conector DC na cabeça da antena Bluetooth
4 Abra o telefone Bluetooth emparelhado com o dia atribuído para 1234
5 Abra o software Android clique no link pede que o ponto de conexão da verificação seja concluído com êxito


Analisador SWR de antena automatizado
Hardware:Este é um analisador de antena para hobbyists radioamador. Pode medir a impedância da fonte de 50 ohms. É também um medidor para ressonância de loop magnético, relação de onda estável, impedância ...
Características:
Geração & controle de freqüência: 1-60MHz.
Fonte de alimentação externa: tomada de alimentação de 2,1 mm (pino central positivo).
6 botões de operação, fáceis e fáceis de operar.
Caixa de metal preta instalada, basta ligar o poder (não incluído) e, em seguida, trabalhar.
Tamanho do passo: incrementos configuráveis ​​pelo usuário de 100Hz, 1KHz, 10KHz e 100KHz.
Suporte a medição de dados análise de forma de onda através de conexão de computador com cabo USB (não incluído).
Operação:
A opção de controle manual exibe SWR e impedância complexa em freqüências selecionadas
Resultados de varredura automática exibidos como freqüências de SWR mais baixos e impedância complexa
Bateria operada para uso em campo ou use adaptador externo de parede 13.8V
Modos de economia de energia
Calibração multiponto para melhor precisão

Capacidades do instrumento:
Medir os parâmetros elétricos da antena: SWR, impedância (resistência + reatância), capacitância, indutância;
Medir a impedância do ponto de alimentação;
Medir perda de solo;
Ajuste os sintonizadores de antena e determine a perda;
Medir indutores e capacitores;
Medir a linha de transmissão coaxial (SWR, comprimento, fator de velocidade, Q aproximado e perda, frequência de ressonância e impedância);
Medir e determinar ajustes ótimos para tuning stubs: SWR, Q aproximado, freqüência de ressonância, largura de banda, impedância;
Determinar a impedância característica da linha de transmissão;
Determine o comprimento das linhas de fase ¼ e ½ onda;
Perda de cabo coaxial;
Determine a perda do sintonizador da antena;
Medir a perda de balun;
Medir o indutor Q;
Estimar os parâmetros do cristal de quartzo;
Medir a ressonância do circuito magnético e SWR;

Especificações:
Tipo de versão: versão ordinária
Geração e controle de freqüência: 1-60MHz
Impedância da Fonte: 50 ohms
Estabilidade: (+/-) 100 ppm
Pureza Espectral: Harmônicos Down> - TBD dB além de 60MHz
Tamanho da etapa: incrementos configuráveis ​​pelo usuário de 100Hz, 1KHz, 10KHz e 100KHz
Intervalo de medição utilizável: SWR: 1,0 a 9,99
Impedância: Aprox. 5 a 2000 ohms
RF Saída: Ajustável: 2.0 Volts pp (typ)
RF Out: BNC
Conectores: RF
Fonte de alimentação (3.7V Li-on Battery NOT included): Alimentado por externo: DC 12-14V, 500mA
Potência Externa: 2.1mm Power Jack (pin central positivo)
Interface USB: Mini Receptor USB
Tamanho do item: 10 * 5.2 * 2.8cm / 3.94 * 2.05 * 1.1in
Peso do artigo: 200g / 7.05oz
Tamanho do pacote: Versão ordinária: 11.5 * 7 * 7cm; Versão BT: 12 * 9 * 7cm
Peso do pacote: 240-252g / 8.47-8.92oz
Nota:
O item está sem a bateria!
A versão BT suporta o Android 2.2-4.0 ou a nova versão; Suporta celular e tablet de 3-10 polegadas; Suporta janelas via software.
Lista de Pacotes: E2220-1
1 * Analisador de Antenas
2 * Adaptador
